擺臂設備上如何選擇適當?shù)碾姍C(jī)以及減速機的型號?
擺臂設備上如何選擇適當?shù)碾姍C(jī)以及減速機的型號?在日常的生活中我們也可以經常見到一些設備是這樣進行工作的,比如游樂場的旋轉木馬、大擺錘、海盜船等等的設備都是由一個臂驅動運行的。而這種可以簡單的稱為擺臂設備。在一個大的動力下驅動一個臂的運行,然后在臂的末端安裝上相應的負載。在前不久的一個用戶的使用過程中,他的擺臂設備需要選擇一款對應的電機以及齒輪箱驅動設備進行運行。此時用戶所提供的參數是這樣的,使用的是8P的電機750轉的轉速,輸出為10轉左右,設備的負載是200KG,擺動的角度是90度,此時應該選擇哪種電機與減速機匹配比較合適組合比較合適呢?
在用戶的參數選擇中我們要為用戶選擇一款適合運行的電機以及減速機用在他的擺臂設備上。而由于它的設備的運行方式是90度運行的,也就是一個弧形的尺度。此時的負載是200KG,那么我們就要選擇比原來更大的300KG的力來驅動設備的運行,所以對應的輸出扭矩為300NM。同時用戶選擇的是10轉的輸出,電機的轉速是750轉,所以此時的減速比為75比。那么電機究竟選擇多大的比較合適呢?通過減速機電機的相關選型公式我們計算出來的電機的功率在0.33KW,我們就選擇使用0.37KW的8P電機進行使用匹配。而0.37KW的8P電機相當于4P的0.75KW的扭矩??紤]到使用在擺臂上,所以我們選擇的減速機的類型是齒輪減速機。此時我們來看看R系列減速機、F系列減速機以及K系列錐齒輪減速機參數能否符合參數使用要求。
在使用R系列減速機進行匹配的話,此時的匹配結果是并沒有恰好是75比的,但是有比較接近的74.17比的。如果選擇這個參數進行匹配的話,此時對應的電機以及減速機的型號R67減速機或者是RF67減速機,這兩款減速機是可以匹配使用的。
而選擇使用的是F系列減速機的話,此時的也并沒有恰好四75比的減速比,比較接近使用參數要求的是72.98比的,與實際的參數有出入。而選擇這個減速比對應的減速機型號是F57減速機。但是與R系列減速機相比較,這款減速機的參數要相差得比較遠一些http://jxtxfw.cn/product/k57r37jiansuji-cn.html

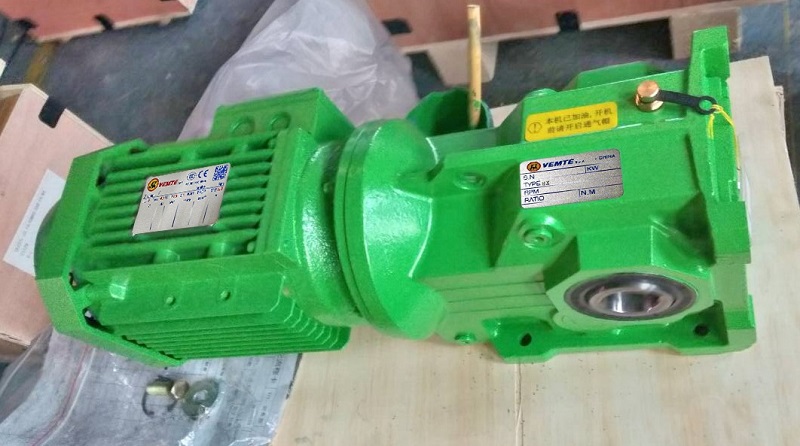

而使用的是K系列減速機的話,此時的VEMT減速機的參數列表中有沒有對應的型號可以選擇的呢?在參數列表中我們看到有接近用戶的要求的是75.20比的減速比上面的兩款減速機都要接近用戶的使用要求,此時對應的減速機的型號是K47減速機或者是KA47減速機、KAF47減速機、KF47減速機。
上面所列舉的幾款減速機型號比較貼合實際使用的是K系列錐齒輪減速機的K47減速機,此時匹配0.37KW的8P電機可以滿足用戶的使用需求,輸出扭矩有370NM,比原來的負載要大將近一倍。如果您不知道怎么選擇對應的電機以及減速機的型號的話,可以咨詢VEMT減速機的技術人員http://jxtxfw.cn/product/list-kaxiliejiansuji-cn.html
