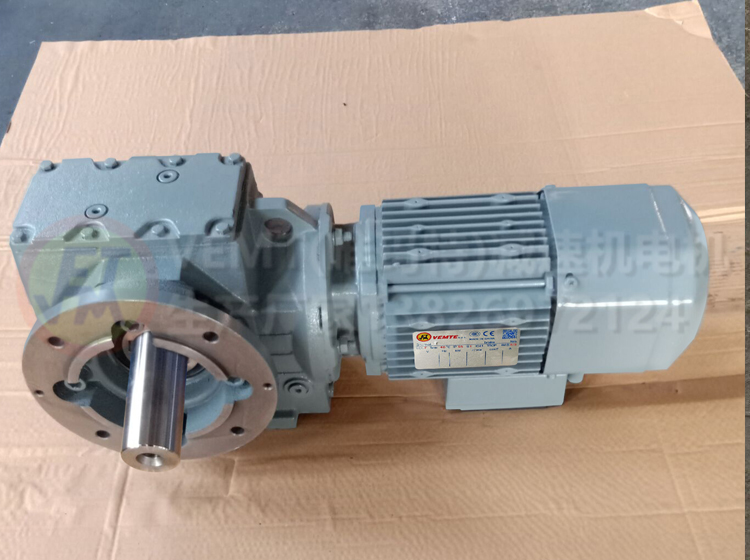

附件是SF系列減速機高清尺寸圖紙，PDF格式的，建議用PC電腦端打開本頁面，點擊下方的下載，就可以看到。如果看不懂圖紙，請加微信13826972124，留言獲取減速電機選型視頻教程。本期推薦渦輪減速機型號：S57減速機，S47減速機

蝸輪蝸桿減速機的動態自鎖與靜態自鎖：

如果您是行內人，您應該知道減速機里面有一款自鎖減速機，在自鎖減速機里面有動態自鎖以及靜態自鎖。不同的傳動效率對于自鎖的能力是不一樣的，所以經常會有用戶說怎么鎖不住的呢？先要了解一下效率。減速機的效率計算怎么的呢？減速機的效率主要取決于蝸桿渦輪傳動副的設計和摩擦狀況。

對于蝸輪減速機的動態自鎖。減速機的動態自鎖指得是馬達端的輸入軸突然停止時，輸出軸能同步停止，滿足動態自鎖的動態效率要小于0.4。而靜態自鎖則是指減速箱在停止?fàn)顟B(tài)的時候，輸出軸上的負載不能把蝸桿推動，而需要滿足靜態效率小于0.5.但是在動態自鎖效率中，當靜態自鎖效率大于0.6時，動態可逆；介于0.5-0.6之間時動態低可逆；當介于0.4-0.5時，動態自鎖良好；小于0.4時，動態自鎖。而對于靜態自鎖這一塊，放靜態自鎖效率效率大于0.55時，靜態可逆；介于0.5-0.55時，靜態低可逆；當小于0.5是靜態自鎖。震動和沖擊會影響渦輪減速機的逆止功能。而對于一個組合減速器逆條件必須考慮組合減速器效率是有每一個減速器效率的乘積，就是將兩個減速機的效率相乘。

機械設備所需SF系列減速機輸出轉數計算公式：

滾筒輸送線計算：例如 輸送480Kg，物流滾筒直徑50mm，運輸速度150mm/s，公式是[150mm×60s=9000mm(9m)]÷[3.14(圓周率)×0.05m(滾筒直徑50mm)=0.157m]=輸出轉數。

螺桿輸出線計算：例如一分鐘要走2600mm，螺桿的導距10mm，那么公式是：2600mm÷[10mm(螺桿的導距)×2(乘以2是因?yàn)閷?dǎo)距有兩面得出螺距)=20mm(一圈走20mm)]=輸出轉數

SF系列斜齒輪蝸輪蝸桿減速機減速機減速比計算公式：

8P電機輸入轉數740÷（機器所需每分鐘輸出轉數）=減速比

6P電機輸入轉數930÷（機器所需每分鐘輸出轉數）=減速比

4P電機輸入轉數1400÷（機器所需每分鐘輸出轉數）=減速比

2P電機輸入轉數2800÷（機器所需每分鐘輸出轉數）=減速比

伺服電機額定轉數÷（機器所需每分鐘輸出轉數）=減速比

變頻電機額定轉數÷（機器所需每分鐘輸出轉數）=減速比

SF系列自鎖減速器選型資料沒有需要的輸出轉數：

當選型資料找不到所需要的輸出轉數時（因?yàn)檫x型資料的參數都是用4P電機1400轉計算的），可以用2P電機（或者6P電機930轉）也就是2800轉÷減速比=減速機最終輸出轉數（2P電機/4P電機/6P/8P電機安裝尺寸都不一樣的，慢一級打一個）。

當選型資料找不到所需要的輸出轉數時也可以選用變頻電機調速，變頻電機調速可以達到精準的輸出轉數，需要多大，調多大。

選型時還需注意安全系數，安全系數低，也就是齒薄，容易磨損，減速比越大，齒越薄。減速比一定要大的，建議選用兩個減速機組合。

計算SF系列減速機電機功率公式：

首先需要把設備所需的負載扭矩算出，例如負載2000公斤×0.98=輸出扭矩N.m（比如2000N.m），再計算出一分鐘需要的輸出轉數（140rpm/min）。然后輸出扭矩2000N.m÷輸出轉數140rpm/min÷6.8（1KW電機扭矩）=1.5KW電機功率（那么可以選擇1.5KW以上的電機功率均可

計算SF系列減速機減速電機的輸出扭矩：

首先確定電機功率（例如4KW）×6.8（1KW電機的扭矩）×減速比×減速機傳動效率（四大系列減速機、TKM系列、TRC系列的傳動效率為97%，NMRV減速機傳動效率70%，齒輪減速馬達傳動效率93%）=減速電機輸出扭矩。

伺服電機額定扭矩×減速比×傳動效率（四大系列減速機、TKM系列、TRC系列的傳動效率為97%，NMRV減速機傳動效率60%，齒輪減速馬達傳動效率93%）=減速電機輸出扭矩

選型時還須注意設備的運作方式，平移只要負重KG的十分之一扭矩，傾斜和上下運作的，選擇的扭矩必須大于負重KG。

蝸輪蝸桿減速機廠SF系列減速機變頻電機調Hz計算公式：

例如選型樣本上只有270轉，而設備需要輸出轉數280轉，那么公式是280÷（1400÷50Hz=28Hz）=10Hz，也就是說調10Hz即可達到280轉。
