R67減速機電機用在混料機上R67DV100M4
R67減速機電機用在混料機上R67DV100M4。在塑料、橡膠、化工、飼料、食品等行業的原料或產品的加工過程中,經常需要將不同的材料進行混合使用。在這樣的情況下經常會使用到一些大型的裝置進行進行混料處理,比如常用的混料機。一個用戶的想使用R67減速機配上電機進行組合使用在他的設備上,此時的情況下他不知道使用多大的電機以及適配的參數進行組合,那么來看看用戶的混料機減速電機選型的一些具體的情況吧。

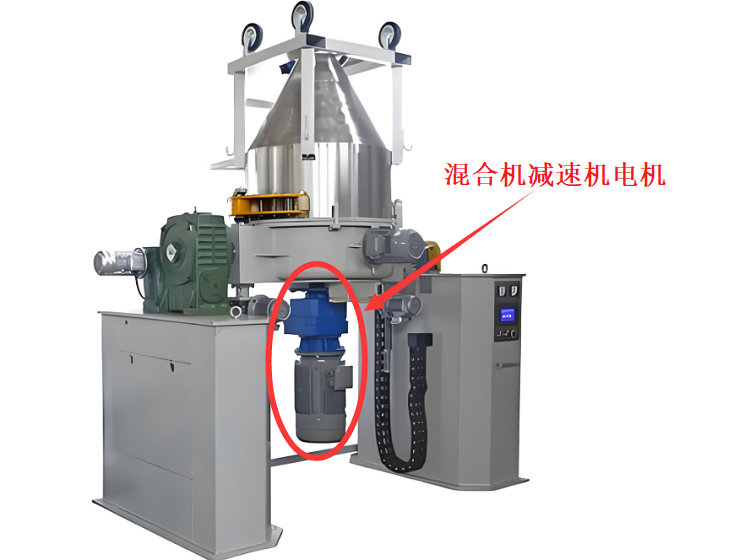

在用戶的選型過程中他的要求是使用上斜齒輪減速機配上電機進行組合帶動設備進行工作,在這樣的情況下需要看看用戶的設備的一些情況去進行選擇參數配置。用戶的混料機包括支架,支架的頂部固定連接有減速電機,電機的型號為90L-4,額定功率為1.5kw,電機輸出軸的底部固定連接有減速機帶動轉桿,轉桿的底部開設有與t型拉桿大小相配的插槽,插槽提到t型拉桿插入的空間,同時便于固定住轉桿,轉桿的頂部外表面轉動連接有軸承,軸承的外表面固定連接有混料箱,混料箱的頂部固定連接有進料箱?;炝舷涞牡撞抗潭ㄟB接有出料箱,轉桿的底部插接有t型拉桿,瓦瑪特減速電機驅動的t型拉桿的外表面固定連接有擋板,擋板的頂部與底部均固定連接有滑塊,滑塊的外側面為弧形狀,便于滑塊擠壓t型滑座,擋板的內側固定連接有彈簧,彈簧的外側固定連接有固定座,固定座的外部開設有內腔,便于固定住t行拉桿的位置,同時加固了t型拉桿固定住轉桿目的。硬齒面減速機驅動的分散盤的外表面固定連接有下分散齒、上分散齒,下分散齒等間距的分布在分散盤的外表上,便于分散攪拌物,使原料攪拌的更加均勻,上分散齒等間距的分布在分散盤的外表上,便于分散攪拌物,使原料攪拌的更加均勻。在工作的過程中通過在分散盤二、與分散盤的內部固定安裝攪拌塊,然后在分散盤二的外表等間距安裝瓦瑪特減速電機驅動的轉葉,然后在使轉桿插入固定座內部后,然后推動t型拉桿向內側運動,彈簧推動t型滑座向內側運動回到原來的位置,然后彈簧彈力仍然推動t型拉桿向內側運動,從而固定住轉桿,然后通過電機轉動驅動R系列減速機帶動轉桿轉動,轉桿轉動帶動固定座、分散盤、分散盤二轉動,分散盤、分散盤二轉動帶動下分散齒、上分散齒、攪拌塊、轉葉轉動,從而完成高效率的攪拌。這是用戶的裝置使用電機減速機帶動裝置進行運行的一些情況。

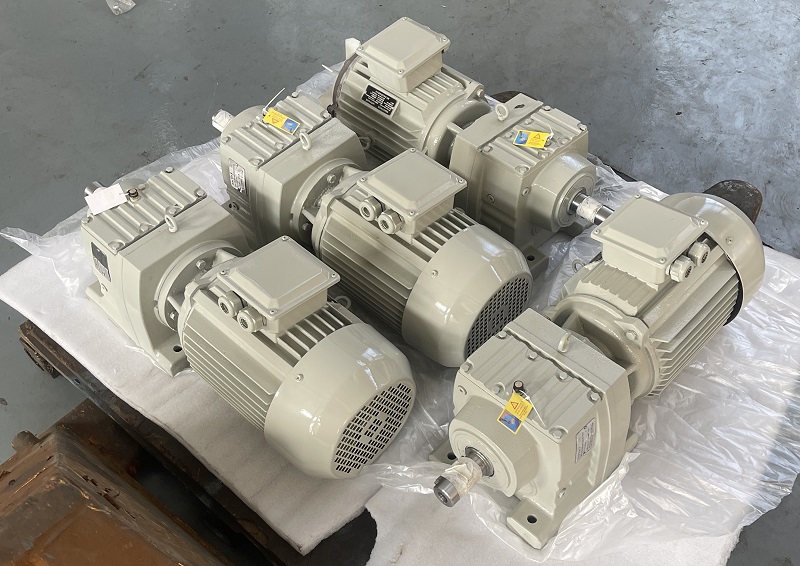

在上述的條件下,此時的情況下用戶將電機選擇了1.5KW的四極電機,齒輪減速機選擇R67,而根據實際的安裝需求還可以選擇RF67,R67F,RX67,RXF67減速電機。此時的速比范圍在17.95-61.26比,輸出轉速在23-61轉/分鐘。具體的選型可以咨詢VEMTE選型技術人員或者是下載選型樣本查看具體的參數配置情況。
